Реконструкция дома в Брянске. Переработка архитектуры Ольга Сердобинцева. https://www.instagram.com/olaserdobintseva/.

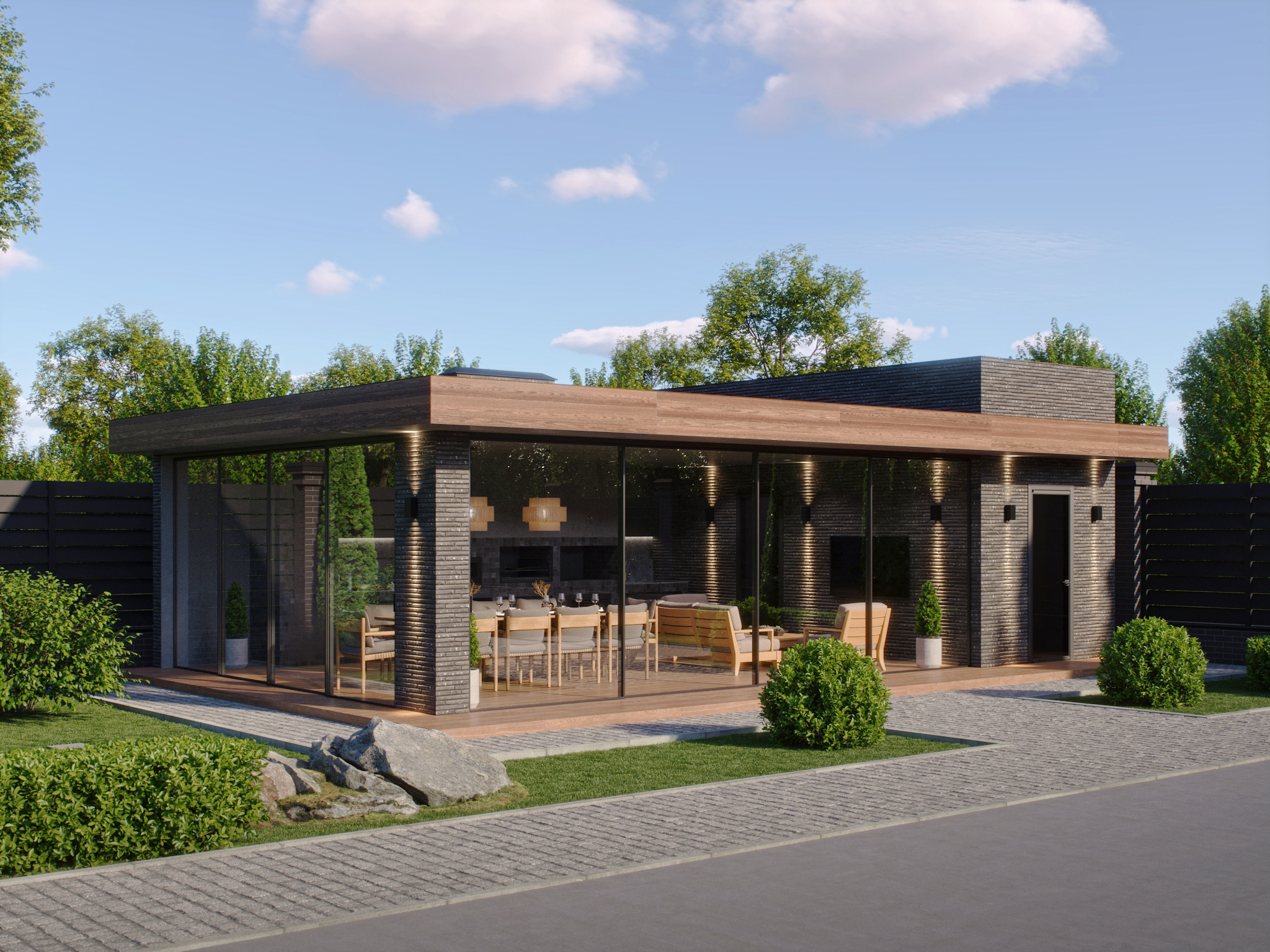

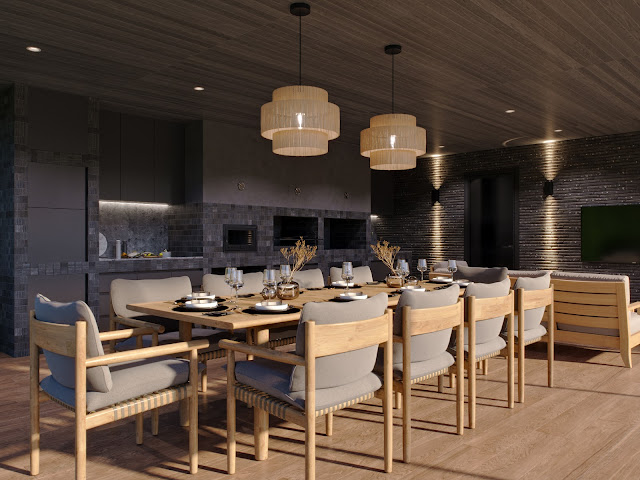

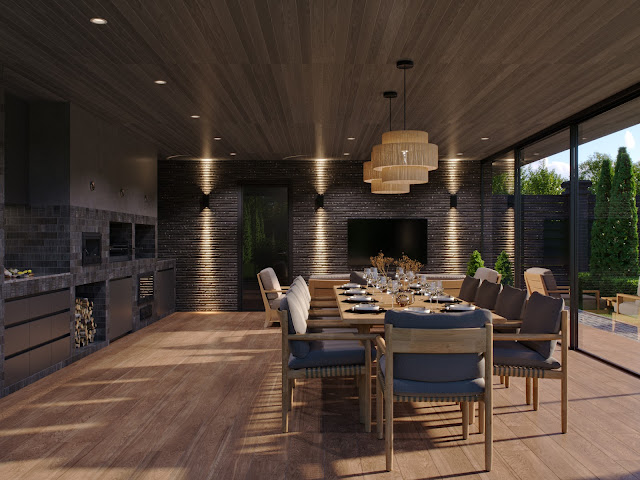

Заказчик купил дом готовым и хотел произвести его глубокую модернизацию. Для этого мне пришлось сначала полностью построить текущий вид дома, а затем его уже модернизировать. Правок и изменений по итогу было прилично. В том числе на территории участка строилась с 0 терраса из предыдущего поста.
Немного расскажу о процессе моделирования этого проекта. Он оказался довольно сложным, долгим и интересным. Сложность заключалась в исходных данных для его постройки и они были очень ограничены. У меня был только чертёж обмеров периметра дома и неплотное облако точек (возможно с дрона) с частичной прорисовкой фасада и отсутствием некоторых деталей и некоторое количество фото и пару видео. Стандартных развёрток и планов не было.
Я сначала думал, что мне поможет перегон облака точек в 3д модель, по итогу толку было немного, получил нечто облепленное "мокрым снегом", но опыт интересный. На эксперименты с облаком точек и что из него можно вытянуть ушло пару дней. Исходный файл оказался от Autodeck ReCap 360, так как перегон формата из этой программы в 3д возможен только онлайн, но можно экспортировать в другой формат облако. Пришлось искать другой софт, им оказалась бесплатная программа CloudCompare и уже она смогла сделать модель, но без текстур (нет возможности) которую я перетащил в 3DS Max. Внизу поста картинка, как это выглядит, по итогу модель служила исключительно как ориентир. Основную помощь мне все же оказало снятие развёрток с облака точек, применение toapz gigapixel на эти изображения. Подгон изображений из расчёта размера кирпича под обмеры периметра и мне удалось получить достаточно данных для начала постройки и местами додумывать отсутствующие места.
После согласования проекта уже были заказаны полные обмеры дома, и уже на их основе делались финальные чертежи.
Озеленение и оформление участка тут было вторично, поэтому на него много времени не тратилось.
-
